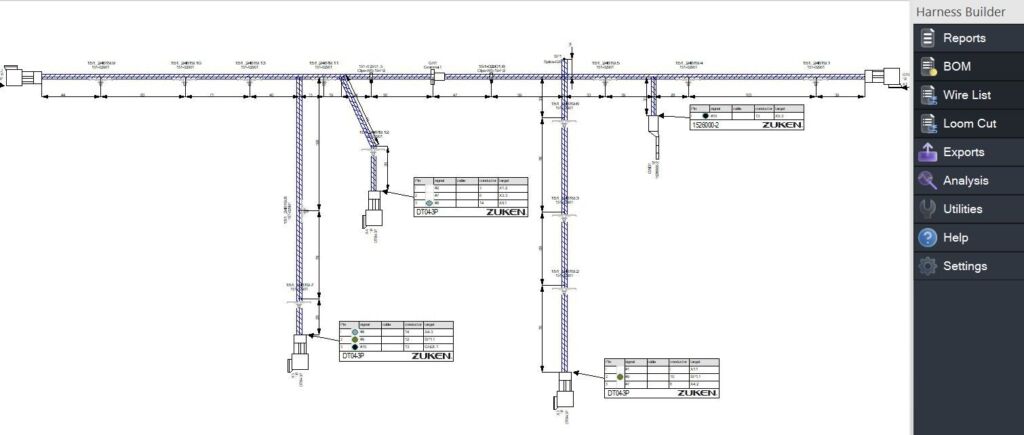

Harness Builder 2025 erleichtert den Prozess des Zeichnens einer Struktur oder eines Segments auf eine bestimmte Länge und macht ihn effizienter. Bisher konnten Anwender die gewünschte Länge eines Segments eingeben und dann schnell Punkte zur Zeichnung hinzufügen, indem sie die Copilot-Funktion von Formboard nutzten. Während der Anwender Punkte hinzufügt, zeigt der Copilot die hinzugefügte Segmentlänge, die verwendete Gesamtlänge und die verbleibende Distanz zum Erreichen der Gesamtlänge an. Mit der Version 2025 führt der Formboard Copilot einen neuen Dialog für die Eingabe von präzisen Punktkoordinaten, Winkeln und Längen ein, der die Genauigkeit und die Konstruktionszeit erheblich verbessert. Diese Verbesserungen ermöglichen es dem Anwender, Konstruktionen präziser und effizienter zu erstellen.
Verwendung von Informationen zur Kabelbaumkonfiguration
E3.series vereinfacht die Erstellung und Zuordnung von Optionen und Varianten während des gesamten Projektverlaufs. Jetzt verwaltet Harness Builder diese Informationen, um genaue Stücklisten und Kabellisten basierend auf der aktiven Options- und Variantenauswahl zu erstellen, was eine größere Flexibilität bei der Verwaltung von Produktkonfigurationen bietet. Die Stücklisten und Kabellisten enthalten nur die Elemente, die für die spezifische Konstruktion erforderlich sind.
Updates für modulares Kabelbaumdesign

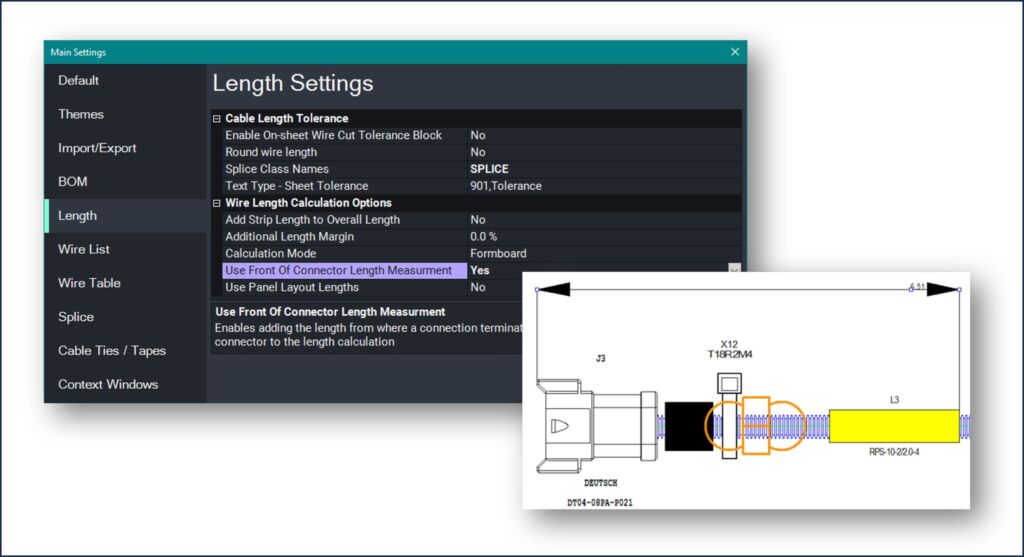

Im Release 2021 von Harness Builder für E3.series wurde die Funktion Dash Number eingeführt, um modulare Kabelbaumdesigns zu organisieren. Diese Funktion ermöglicht die Erfassung mehrerer Varianten eines Kabelbaums auf der Grundlage des ursprünglichen Entwurfs. Dash Numbers können als Variablen verwendet werden, um Teilenummern und Kabelsegmente auf einem Formboard zu verwalten und Unterschiede wie Umweltanforderungen und Gerätemodellvarianten zu berücksichtigen. Im Release 2025 wurde diese Funktionalität weiter ausgebaut, um die Stücklistenausgaben zu verbessern. Harness Builder gliedert die Stücklistenausgaben jetzt in separate Registerkarten für verschiedene Dash Number-Varianten und vereinfacht so das komplexe Design-Management. Eine neue Option zur Längenberechnung ermöglicht es den Anwendern, die Länge auf der Vorderseite des Steckverbinders zu addieren, um präzise Messungen der Kabellänge vorzunehmen und so die Entwurfspräzision zu verbessern.

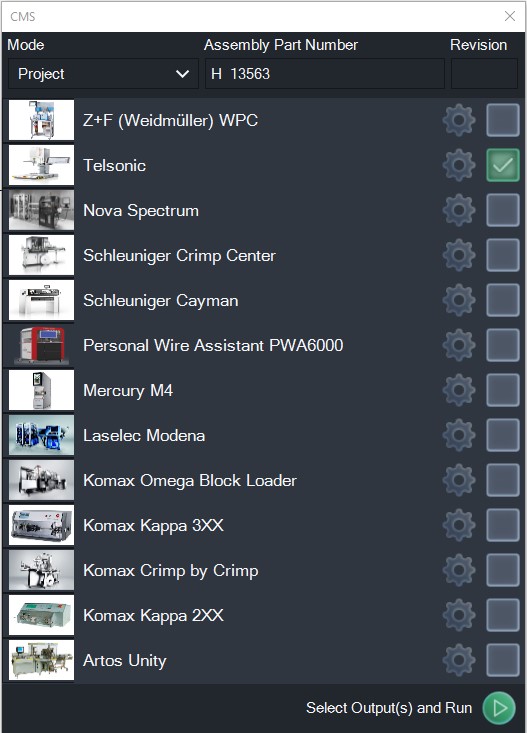

Zusätzliche Automatisierung für die Fertigungsdokumentation
Konstrukteure sind immer auf der Suche nach Automatisierung, um zeitraubende Aufgaben zu reduzieren. Die Software kann nun automatisch fehlende Verbindungstabellensymbole platzieren. Diese Verbesserung erhöht die Entwurfseffizienz und spart Zeit, da die manuellen Schritte zur Platzierung der Verbindungstabelle entfallen.
