„Wie gut, dass es bei der Einspeisung selbst erzeugter Energie aus regenerativen Quellen jetzt eine schnelle, smarte und – vor allem – geprüfte Lösung gibt, die zudem auch noch nachhaltig ist“, freut sich ein Unternehmenschef, der nicht genannt werden will. Auf den großen Dachflächen seiner Produktionsgebäude will der Mittelständler nun zügig Solarpanels installieren. Gescheitert ist dies bisher gleich an mehreren Dingen. So hat es der mögliche Erbauer seiner Schaltanlage unter anderem aus Kapazitäts- und Personalgründen abgelehnt, eine aufwändige individuelle Lösung für die Einspeisung selbst erzeugter Energie in das eigene Netz zu installieren. „Er sprach stets von Fachkräftemangel und fehlender Zeit.“ Mit zwei neuen Vamocon-Feldtypen erleichtert Sedotec die Einspeisung selbst erzeugter Energie aus erneuerbaren Quellen erheblich. „Diese Lösung hat das Zeug, durch Prüfung zu einem längst überfälligen Standard mit Bauartnachweis zu werden. Aufwändige, individuelle Bastellösungen werden überflüssig“, ist Sedotec-Geschäftsführer Dirk Seiler überzeugt.
Bis jetzt waren Einzellösungen kompliziert und aufwändig

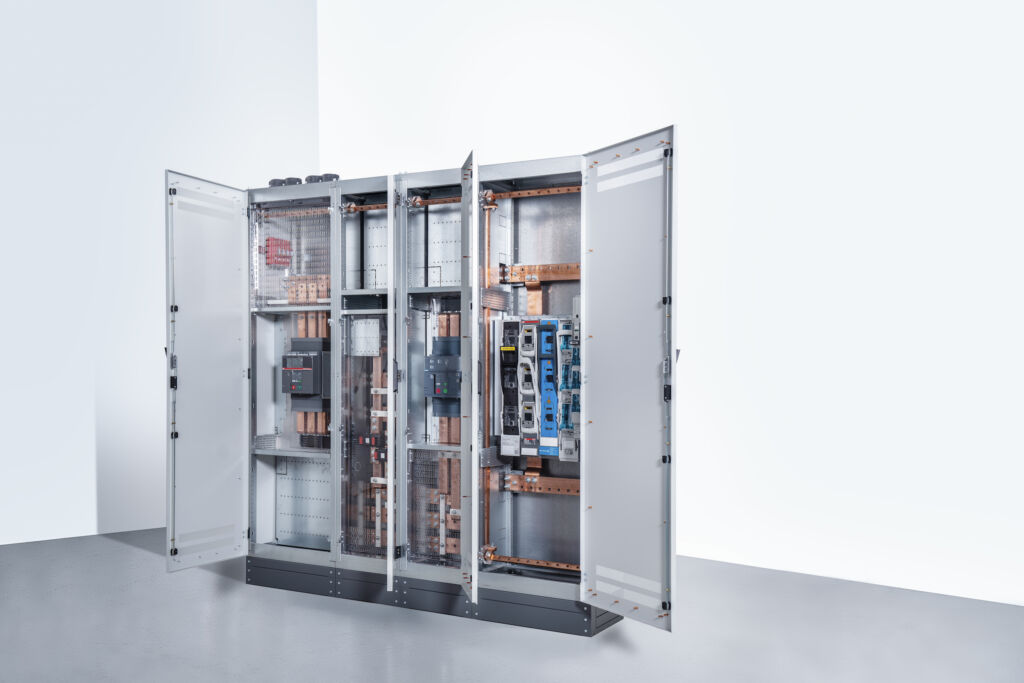

Die Einspeisung selbst erzeugter Energie aus regenerativen Quellen ist bisher nicht ganz trivial. Schließlich muss der Netzbetreiber ein- und angebunden sein, auch wenn der Anlagenbetreiber den Strom ausschließlich für seinen eigenen Verbrauch nutzen will. Hinzu kommen – meist langwierige – Genehmigungsverfahren durch den Netzbetreiber und eventuell durch örtliche Baubehörden. Die Anlagen zur Energieerzeugung sind sicher aufzubauen. Werte der Stromtragfähigkeit und Kurzschlussfestigkeit müssen nachgewiesen werden. Schließlich geht es um hohe Produktionssicherheit mit möglichst niedrigen Ausfallzeiten. Für die Einspeisung erneuerbarer Energien bietet der Mittelständler Sedotec mit seiner Eigenmarke Vamocon 1250 ein Kit-System für Energie-Schaltgerätekombinationen von 630 bis 1250A. Normativ betrachtet, ist für den Anschluss von Erzeugungsanlagen an das öffentliche Netz ein Kuppelschalter als Freischaltstelle in Form eines Leistungsschalters mit Motorantrieb gefordert. In einem TN-C oder TN-S-Netz sind dreipolige Leistungsschalter zu verwenden. Bei einigen Anwendungen werden aber auch vierpolige Leistungsschalter vorgeschrieben. In der Vergangenheit waren zwei Kuppelschalter in Reihe üblich: Einer durch den Netzbetreiber gesteuert, einer durch den Anlagenbetreiber. In modernen Photovoltaikanlagen wird die Funktion des zweiten Auslösewegs heute durch die Wechselrichter übernommen.
Geprüfte Standard-Lösung vereinfacht vieles

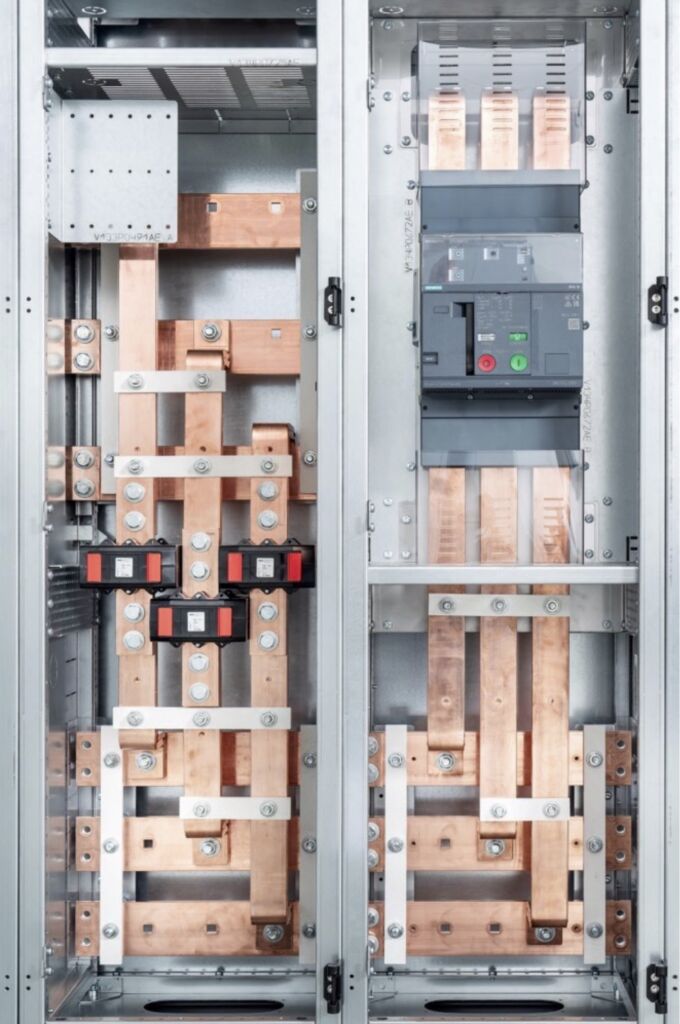

So ist bei Vamocon 1250 im neuen Wandlermessfeld der Einbau von Stromwandlern auf 250mm Wandlerlaschen in der Sammelschienen-Umlenkung realisiert. Damit lassen sich auch große Stromwandler der EVUs bis 130mm Breite einbauen. Im zweiten neuen Feld, dem Kupplungsfeld, ist der drei- oder vierpolige Einbau von Leistungsschaltern bis 1250A in Festeinbautechnik vorgesehen. Hier wird die Hauptsammelschiene mit einem zweiten Sammelschienensystem gekuppelt. Als weitere Variante ist eine Wandlermessung zwischen zwei Kupplungsschaltern möglich. Wie seit 15 Jahren üblich und geschätzt, können Anwender im Vamocon-System frei zwischen Schaltgeräten der Fabrikate ABB, Schneider Electric oder Siemens wählen. Vom Netzbetrieber geforderte Plombierungen einzelner Bereiche können einfach ausgeführt werden. Ferner erfüllt Vamocon 1250 hohe Anforderungen an den Personen- und Anlagenschutz. Dies gelingt durch die strikte Trennung der inneren Funktionsbereiche-Sammelschiene zu Geräten und Anschlüssen. Hier wird durchgehend eine innere Unterteilung Form 2b erreicht. So sind unter Spannung stehende Bereiche sicher gegen direktes Berühren und Eindringen von Fremdkörpern abgedeckt. „Dies wird immer wichtiger, um Bedien- und Wartungspersonal bestmöglich zu schützen“, betont Seiler.
Energietransformation darf nicht an fehlenden Fachkräften scheitern

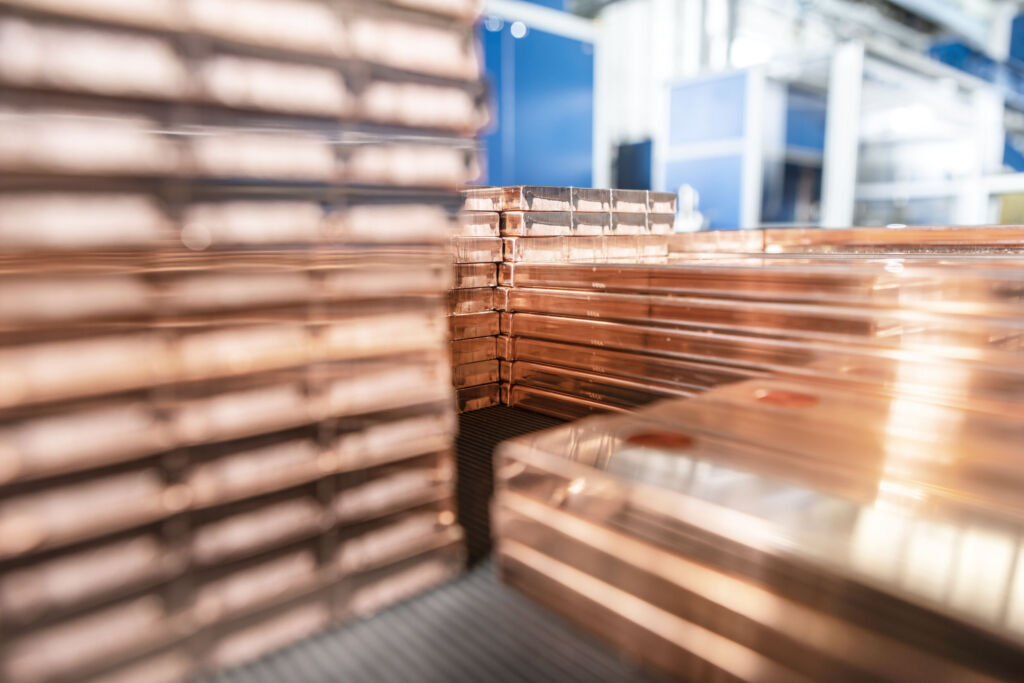

Konfigurieren lassen sich alle Felder über den Online-Konfigurator Vamocad. Er ist die Plattform für den Zugriff auf die Kit-Systeme. In diesem Online-Konfigurator finden sich auch alle notwendigen Informationen, Stücklisten, Ansichten und Unterlagen zum Bauartnachweis. Die Daten lassen sich zur Weiterverarbeitung in E-CAD Systemen, Plattformen und Building Information Modeling (BIM) ausgeben. Dass die Vamocon-Felder teilausgebaut mit eingebauten Kupferschienen an den Schaltanlagenbauer geliefert werden, sollte den Umstieg weiter erleichtern. In Zeiten von Fachkräftemangel ist dies ein nicht zu unterschätzender Vorteil. Denn sind in Zukunft immer mehr angelernte statt ausgebildete Fachkräfte verfügbar, muss die Transformation zur Gewinnung der Energie aus erneuerbaren Quellen trotzdem gelingen und darf nicht daran scheitern. Standardlösungen und Personenschutz unterstützen eine schnelle Installation und einen sicheren Betrieb. Bei Genehmigungsverfahren von Einspeiselösungen durch Netzbetreiber berichten Unternehmer von Wartezeiten bis zu einem Jahr und darüber hinaus. Eine Ursache können natürlich auch die vielen individuellen Sonder- und Einzellösungen sein, die zu begutachten sind. Hier bietet Vamocon 1250 geprüfte Lösungen mit nachgewiesener Kurzschlussfestigkeit und Abschaltung der Leistungsschalter im Feld bei 50kA. Mit diesen Nachweisen und Standardisierungen lassen sich Genehmigungszeiten deutlich verkürzen.
